Etachron – Cơ chế điều chỉnh chính xác trên bộ máy ETA

Bộ điều chỉnh Etachron là gì?

Etachron là tên gọi của một hệ thống điều chỉnh nhịp trên đồng hồ cơ, được phát triển để thay thế cho các chốt điều chỉnh truyền thống vốn đã tồn tại từ rất lâu trong ngành chế tác. Đây là cơ chế điều chỉnh hai phần, cho phép thợ đồng hồ can thiệp tinh tế vào hoạt động của dây tóc và bánh xe cân bằng, từ đó hiệu chỉnh độ chính xác của đồng hồ một cách nhanh chóng, chính xác và ổn định hơn.

Mặc dù ngày nay hệ thống Etachron xuất hiện khá thường xuyên trong tài liệu linh kiện của Seiko, thậm chí được liệt kê trong danh sách phụ tùng, nhưng trên thực tế, Etachron không phải sản phẩm của Seiko. Đây là giải pháp kỹ thuật do ETA – nhà sản xuất bộ máy và linh kiện đồng hồ danh tiếng của Thụy Sỹ, thuộc tập đoàn Swatch Group – phát minh và sở hữu.

Nhờ cấu trúc hợp lý, dễ tinh chỉnh và độ tin cậy cao, bộ điều chỉnh Etachron hiện được xem là một trong những hệ thống điều chỉnh phổ biến nhất trên các bộ máy ETA, xuất hiện rộng rãi trong vô số mẫu đồng hồ Thụy Sỹ từ trung cấp đến cao cấp.

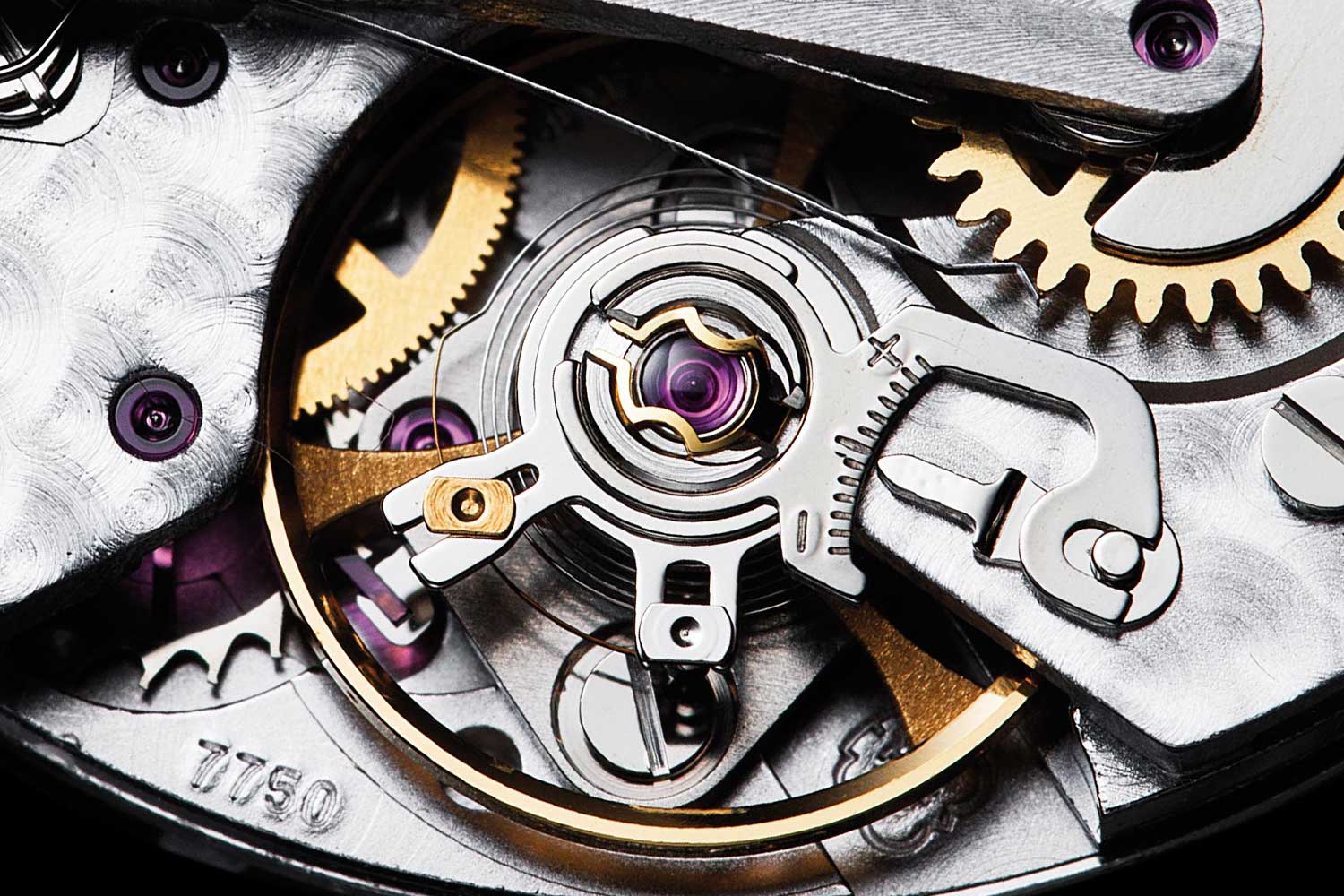

Các bộ phận chính bên trong Etachron

Cấu tạo của bộ điều chỉnh Etachron tương đối nhỏ gọn nhưng lại cực kỳ tinh vi. Hệ thống này chủ yếu bao gồm hai phần chính: cần điều chỉnh (regulator arm) và một vít nhỏ (regulating screw). Hai chi tiết này cho phép thợ đồng hồ tinh chỉnh dao động của dây tóc (hairspring) nằm trong cụm bánh xe cân bằng.

Cơ chế hoạt động của Etachron dựa trên nguyên tắc:

• Thay đổi vị trí tiếp xúc giữa dây tóc và chốt điều chỉnh
• Làm cho chiều dài phần dây tóc tham gia dao động ngắn lại hoặc dài ra. Từ đó, đồng hồ sẽ chạy nhanh hơn hoặc chậm lại tùy theo mục tiêu cần điều chỉnh.

Nhờ thiết kế có thể xoay và tinh chỉnh cực nhỏ, Etachron giúp duy trì tiếp xúc tối ưu giữa dây tóc và các chốt điều chỉnh và hạn chế biến dạng hoặc lệch tâm của dây tóc, tối ưu hóa độ ổn định và chính xác của tần số dao động. Đối với người thợ lành nghề, Etachron là công cụ hỗ trợ đắc lực, biến việc cân chỉnh một bộ máy cơ phức tạp trở nên kiểm soát được và lặp lại một cách chính xác.

Điều kiện để điều chỉnh Etachron

Trước khi tiến hành tinh chỉnh bằng hệ thống Etachron, bộ máy cần phải ở trong trạng thái “lý tưởng” nhất có thể. Những điều kiện cơ bản bao gồm:

• Bộ máy đã được bảo dưỡng, vệ sinh và bôi trơn đúng quy trình
• Không tồn tại hiện tượng nhiễm từ
• Bộ truyền động bánh răng vận hành trơn tru, không bị kẹt, không ma sát bất thường
• Độ rơ đầu trục và bên trục ở mức chuẩn, không quá lớn hoặc quá chặt
• Dây tóc phẳng, không xoắn, không dính, nằm đúng tâm
• Chuyển động của bộ máy đúng nhịp, không bị “vấp”
• Bộ đệm, hệ thống chống sốc (như Incabloc, Etachoc…) hoạt động chính xác
• Biên độ dao động đủ lớn, ổn định – lý tưởng là từ 270° trở lên ở phương nằm ngang

Chỉ khi những điều kiện nền tảng này được đáp ứng, việc can thiệp bằng Etachron mới mang lại hiệu quả chính xác, lâu dài, thay vì chỉ “chữa phần ngọn” và gây sai lệch về sau.

Quy định về đồng hồ: Điều chỉnh hệ thống Etachron

Sửa lỗi nhịp đồng hồ

Bước đầu tiên trong quá trình chỉnh Etachron là phải đảm bảo đồng hồ chạy đúng nhịp.

• Lên cót đầy đủ cho bộ máy (bằng tay hoặc qua rotor tự động).
• Đặt đồng hồ lên máy đo thời gian (timegrapher) và quan sát đường nhịp (beat).
• Tiến hành điều chỉnh cho đến khi lỗi nhịp (beat error) tiến sát về 0, nếu có thể.

Lưu ý rằng trong thực tế, lỗi nhịp dưới 1,0 ms thường không ảnh hưởng đáng kể đến độ chính xác tổng thể. Ở các bộ máy hiện đại, việc cân chỉnh lỗi nhịp trở nên dễ dàng hơn, vì thợ không bắt buộc phải tháo rời toàn bộ cụm bánh cân bằng hoặc dây tóc như trước đây.

Đặt vít điều chỉnh

Sau khi chỉnh nhịp, bước tiếp theo là đảm bảo vị trí cơ bản của vít điều chỉnh, vít điều chỉnh nên được đặt trên một đường thẳng hướng về tâm, đảm bảo các chốt điều chỉnh ở trạng thái mở tối ưu. Có thể kiểm tra nhanh bằng cách quan sát đầu chốt điều chỉnh và đối chiếu với tâm bánh xe cân bằng.

Mục tiêu là tạo ra một thiết lập cân bằng, đối xứng, giúp dây tóc hoạt động tự do, không bị siết hoặc lệch về một bên ngay từ đầu.

Khoảng cách giữa các cuộn dây

Tiếp theo, cần quan sát kỹ các vòng dây của dây tóc, kiểm tra xem khoảng cách giữa các vòng xoắn có đều nhau hay không. Lý tưởng nhất là các vòng dây tóc chụm tròn, đồng tâm, không bị biến dạng hoặc dồn về một phía.

Nếu nhận thấy có đoạn vòng xoắn dày hơn (các vòng gần nhau hơn) hoặc đoạn có vòng xoắn thưa hơn, điều này cho thấy dây tóc đã bị biến dạng, ảnh hưởng trực tiếp đến độ chính xác và khả năng chỉnh bằng Etachron. Lúc này cần kết hợp uốn chỉnh dây tóc chứ không chỉ xoay bộ điều chỉnh đơn thuần.

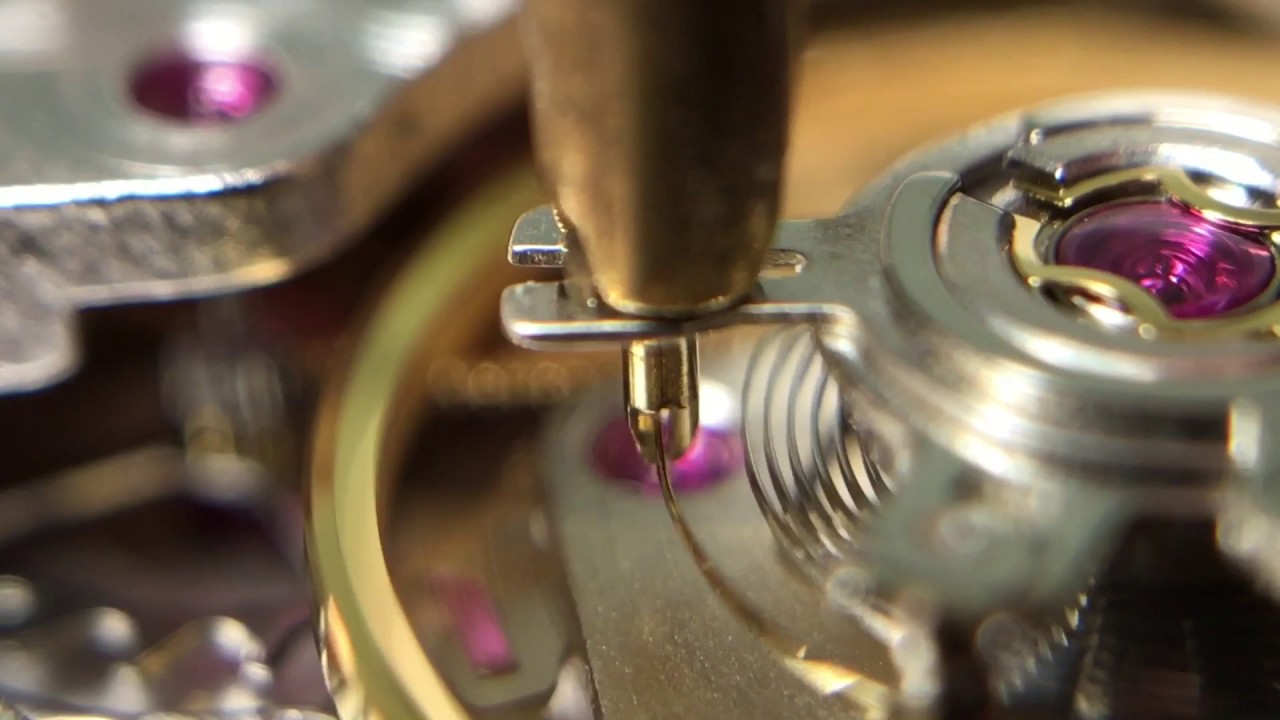

Đặt lò xo vào giữa khối điều chỉnh

Đây là bước rất quan trọng để đảm bảo dây tóc tương tác đúng cách với hệ thống Etachron, nhìn vào dây tóc ở vị trí giữa các chốt điều chỉnh, đảm bảo dây tóc nằm đúng trung tâm, không bị lệch về hướng nào. Nếu dây tóc lệch, chạm sát một bên chốt hoặc không ở giữa, việc chỉnh nhanh/chậm sẽ mất cân đối, dẫn đến sai số khi thay đổi tư thế và mất ổn định về nhịp trong dài hạn. Do đó, việc đặt dây tóc chính xác vào giữa khối điều chỉnh là yêu cầu bắt buộc trước khi tinh chỉnh sâu hơn.

Kiểm tra đường cong điều chỉnh

Khi dây tóc đã được đưa về đúng vị trí giữa các chốt, bước tiếp theo là kiểm tra đường cong của cần điều chỉnh, di chuyển nhẹ cánh tay điều chỉnh dọc theo toàn bộ đường cong, quan sát xem dây tóc có di chuyển bất thường không.

Mục tiêu là trong quá trình di chuyển, khoảng cách giữa các vòng dây tóc phải ổn định. Nếu khi di chuyển mà các vòng dây bị xô lệch, khoảng cách thay đổi rõ rệt, nghĩa là đường cong điều chỉnh đang bị biến dạng, cần chỉnh lại. Các vòng xoay cần có khoảng cách tương tự nhau, không được “bóp” hoặc “xòe” bất thường ở một điểm nào đó.

Xác định vấn đề về lò xo tóc

Nếu nghi ngờ dây tóc gặp vấn đề, cần kiểm tra sâu hơn bằng việc tháo cụm bánh xe cân bằng ra khỏi bộ chuyển động. Quan sát bằng kính lúp, nếu các vòng xoắn ở phía dưới chụm lại gần nhau hơn so với các phần khác, nghĩa là dây tóc có thể bị dính, biến dạng hoặc nhiễm từ. Kiểm tra nhiễm từ bằng cách dùng nhíp thép carbon chạm nhẹ vào dây tóc. Nếu dây tóc dính vào nhíp, chứng tỏ đang bị ảnh hưởng bởi từ trường

Về lý thuyết, điều chỉnh dây tóc tuân theo hai nguyên tắc:

• Khi khoảng cách giữa các vòng xoắn không đều, điểm cần điều chỉnh thường nằm cách khu vực có vấn đề khoảng 90° trên chu vi dây tóc.
• Sử dụng kim chuyên dụng hoặc dụng cụ uốn dây tóc để chỉnh rất nhẹ, đưa khoảng cách giữa các vòng trở lại trạng thái đồng đều.

Chỉ sau khi dây tóc đã được chỉnh chuẩn, hệ thống Etachron mới có thể phát huy trọn vẹn khả năng tinh chỉnh của mình.

Công cụ hỗ trợ điều chỉnh Etachron

Vì Etachron có kích thước cực kỳ nhỏ, những thao tác chỉnh sửa bằng tay đòi hỏi tay nghề cao và công cụ phù hợp. Trong thực tế, một số thợ lành nghề có thể xoay khối điều chỉnh bằng nhíp với độ khéo léo tuyệt đối. Tuy nhiên, đây là thao tác rất tinh vi, chỉ cần lệch một chút là có thể ảnh hưởng đến dây tóc hoặc các bộ phận xung quanh.

Để đảm bảo an toàn cho bộ máy và tính chính xác khi thao tác, các hãng dụng cụ đồng hồ như Bergeon và một số thương hiệu chuyên dụng khác đã phát triển bộ công cụ dành riêng cho Etachron. Những dụng cụ này giúp xoay khối điều chỉnh một cách kiểm soát và chính xác, tránh trượt tay, cong dây tóc hoặc làm xê dịch các linh kiện khác và giảm thiểu rủi ro trong quá trình cân chỉnh, đặc biệt trên các bộ máy cao cấp.

Nhìn chung, Etachron không chỉ là một chi tiết kỹ thuật nhỏ, mà là một giải pháp hoàn chỉnh giúp các thợ đồng hồ tinh chỉnh độ chính xác dễ dàng, an toàn và lặp lại được. Đó cũng là lý do vì sao hệ thống này trở thành chuẩn mực điều chỉnh trên rất nhiều bộ máy ETA, xuất hiện rộng rãi trong thế giới đồng hồ Thụy Sỹ ngày nay.
